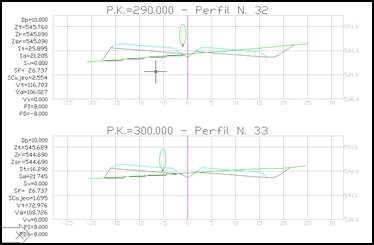

Esta herramienta permite representar la sección de una polilínea 3D en los perfiles transversales. Ello es muy utilizado en trabajos con tuberías, líneas eléctricas, etc. en los que se pretende representar la posición de la tubería en el perfil transversal.
Para ello se solicita los siguientes parámetros:
Polilíneas 3D:Designamos las polilíneas 3D que deseamos proyectar, la cual debe estar dentro del ancho de banda de los perfiles transversales. En caso contrario no se representa en aquellos cortes donde la distancia al eje se superior a la del ancho del transversal.
Eje:Eje sobre el que se va a proyectar la polilínea.
Matriz de perfiles:Designamos cualquiera de los ejes de cualquier corte de la matriz de perfiles en la que deseamos proyectar las polilíneas.
Finalmente se despliega la ventana de Bloques de Dibujo para seleccionar el bloque que se va a utilizar para representar esta sección.
El comando accede a la carpeta “Alzado” de la carpeta de bloques que tengamos en configuración, por ello, si deseamos dibujar un bloque en concreto, sólo bastaría con incluirlo en esta carpeta y aparecería automáticamente en la ejecución del comando.
