Este comando equivale al de Movimiento de Tierras por Cota de Terreno con la particularidad de que solo se genera la explanada y sus taludes donde exista volumen de terraplén. No se genera ninguna zona de desmonte en la superficie actual.

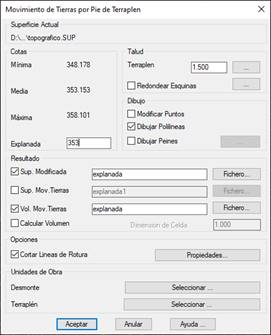

El primer dato que pide el programa es una polilínea, que delimitará el pie del terraplén de los taludes. Si la polilínea no es cerrada, se solicitará la dirección hacia la que se proyectan los taludes. A continuación aparecerá el siguiente dialogo, similar al del comando Movimiento de Tierras por Cota de Terreno:

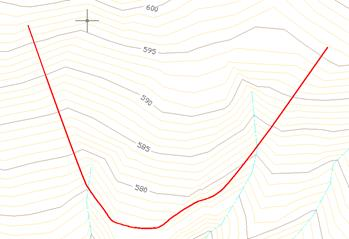

En la siguiente imagen se muestra una imagen del terreno original con una polilínea resaltada que define el contorno del pie de terraplén deseado.

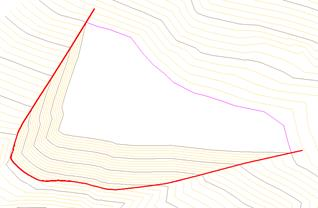

Si definimos como dirección de los taludes el interior de la zona definida por la polilínea, y una cota de explanada 595, se obtiene el siguiente resultado: Esto es, desde la polilínea, se crea un terraplén que sube hasta la cota 595, y luego se crea una plataforma horizontal a esa cota.
