Menú CAD

Con los controles del menú CAD podemos gestionar el visor CAD:

Rejilla: Permite activar/desactivar la rejilla del visor

Color de fondo del visor: Nos permite establecer el color de fondo del visor CAD

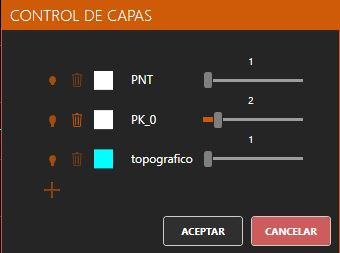

Control de capas: Nos permite gestionar las capas del visor CAD. Si hacemos clic en el icono se mostrará el siguiente diálogo:

Cada capa tiene los siguientes controles:

Visibilidad: Establece si la capa está visible o no

Eliminar: Borra la capa del CAD. Esto no siempre es posible, hay capas especiales que no se pueden eliminar y cuyo ciclo de vida es gestionado por la aplicación. En este caso: la capa PNT donde se dibujan los puntos de los ficheros trs y las capas donde se dibujan los perfiles transversales de los ficheros tra o tri (una capa por fichero).

Nombre de capa: Nos permite modificar el nombre de la capa. Hay capas especiales que no se pueden renombrar. En este caso: la capa PNT donde se dibujan los puntos de los ficheros trs y las capas donde se dibujan los perfiles transversales de los ficheros tra o tri (una capa por fichero).

Grosor de línea/punto: Nos permite establecer el grosor de línea de la capa. Está limitado entre uno y diez.

Capa actual: Nos permite seleccionar la capa actual. Si seleccionamos una capa de un perfil (tendrá el mismo nombre que el fichero) se establecerá dicho perfil como activo. Además, se pueden mostrar/ocultar capas directamente desde esté control haciendo clic en el icono de visibilidad

Grosor de línea global: Establece el grosor de línea de todas las capas de forma simultánea.

Factor vertical: Permite establecer un factor de escala vertical para exagerar las cotas en el visor CAD. Se permiten factores de: x1, x2, x3, x4, x5 y x10
