Con este comando podremos definir el conjunto de plataformas con el que vamos a trabajar normalmente, la plataforma seleccionada en este apartado va a servir de referencia a la hora de crear la asignación de plataformas, aunque en el propio comando de “Definición de Secciones” se pueden realizar las modificaciones que se crean oportunas sobre el tipo de plataforma de seleccionado.
En el caso de seleccionar un fichero de secciones podremos indicar bien un fichero nuevo o uno existente sobre el cual realizaremos las modificaciones.

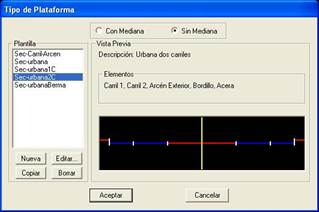

Al ejecutar el comando nos aparecerá la siguiente ventana donde gestionaremos las distintas plataformas con las que vamos a trabajar.
En primer lugar vamos a distinguir una propiedad principal de la plataforma, si es con mediana o sin mediana, este aspecto es importante ya que sólo en el caso de las plataformas con mediana tendremos un elemento de tipo mediana y además un firme distinto para cada calzada a cada uno de los lados de la mediana.
Para cada tipo tendremos disponible por defecto distintas plantillas que nos servirán de base para el desarrollo de nuestra sección.
En “Vista Previa” disponemos de una imagen de cómo quedaría la plataforma que tenemos seleccionada.
Además podremos ir definiendo nuevas plantillas, según nuestras necesidades, las cuales tendremos disponibles para la definición de nuevas secciones.
Mediante los siguientes botones podremos personalizar nuestra plantillas:
Nueva: Crea una nueva plantilla. Indicaremos el nombre de la misma y una breve descripción (opcional).
Editar: Edita la plantilla seleccionada en el listado apareciendo la siguiente ventana donde pasamos a definir cada uno de los vectores que la componen. Solamente se define uno de los lados, de forma que en la definición tendremos que tener en cuenta todos los posibles vectores que vamos a utilizar en nuestra plataforma. En una posterior definición no todos los vectores tienen porque ser utilizados en cada uno de los lados.
A cada uno de los vectores le podremos asignar distintas propiedades, desde el tipo de vector hasta si es o no peraltable. Todas estas características podrán ser modificadas en la definición de la sección.
· Descripción: Tipo o nombre del vector.
· Desplazamiento: Dimensión por defecto que tendrá el vector.
· Textura: Tipo de textura que se le aplicará el al vector para una posterior visualización con texturas.
· Peraltable: Se indica si por defecto el vector va a ser peraltable.
· Aplicar Desmonte/Terraplén: Posibilidad de indicar en que estado de la sección se aplica el vector, bien cuando se encuentre en desmonte, terraplén o ambos.
Copiar: Permite copiar una plantilla ya existente cambiándole el nombre. Esta opción es de gran utilidad en los casos de que la nueva plantilla sea muy parecida a una ya existente, lo cual nos va a evitar la definición de todos los vectores.
Borrar: Elimina la plantilla seleccionada.
Para cada una de las plantillas creadas se creará un nuevo fichero en la carpeta “mdt5\config\secciones” donde se almacenará la información asociada a cada uno de ellos. De esta forma, si estos ficheros los copiamos en otra instalación de MDT ya tendremos las plantillas lista para utilizar. Si la extensión del fichero es “vpc” se refiere a una plataforma de carretera, es decir el tipo “Con mediana”, en el caso de que la extensión sea “vpu” se refiere a una plataforma “Sin mediana”.
