Esta herramienta nos va a facilitar la creación de intersecciones entre dos viales. Para ello, antes de ejecutar el comando, los viales deben de estar correctamente acordados en la zona de intersección entre ambos,
MDT dispone de una serie de herramientas que permiten al usuario adaptar una rasante al perfil de otro vial de una forma bastante dinámica. Puede consultar el comando de MDT7 > Rasantes > Modificar > Adaptar a Longitudinal, entre otros.
Este comando, para la ejecución de la intersección va a considerar dos segmento o viales distintos, por un lado el llamado Vial Principal, este vial va a ser el que se va a desarrollar de forma completa según su definición y el Vial Secundario, el cual va a ser el vial que va a ir al encuentro del Vial Principal y donde llevaremos a cabo la intersección.
MDT distingue dos tipos de intersección, Intersección en Bocina e Intersección en Enlace, las cuales seguidamente pasamos a describir.

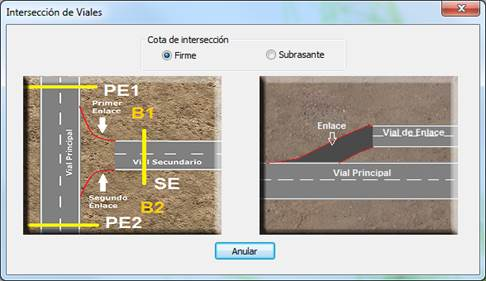

Al ejecutarlo, inicialmente nos solicitará el segmento del Vial Principal y el segmento del Vial Secundario, a continuación aparecerá la siguiente ventana.
Cota de Intersección: Para el caso de que el vial secundario tenga firme, indicamos si la cota a la cual se construirá la intersección va a ser la cota de firme o la de subrasante.
Intersección tipo Bocina: En este tipo de intersección, el encuentro con el vial principal se realiza a modo de dos abanicos, cada abanico MDT lo tratará como si de un enlace independiente se tratara.
Intersección tipo Enlace: En este caso, el encuentro con el vial principal se realiza de forma automática con la prolongación del vial secundario, adaptándose al principal.
