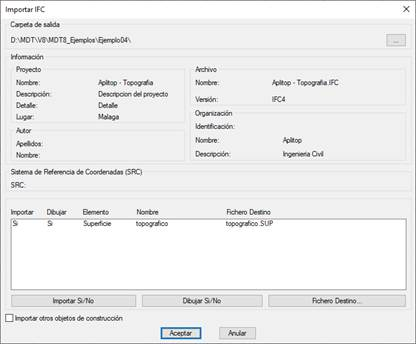

Al ejecutar el comando inicialmente nos solicitará el fichero IFC, una vez seleccionado nos aparecerá la siguiente ventana en la cual se muestra tanto las características del propio proyecto como el contenido del mismo.
Esta opción nos ofrece la posibilidad de importar cada uno de los elementos.
Información: Se muestra toda la información contenida en el fichero IFC y relativa al proyecto.
En el listado nos aparecerá los distintos elementos que contiene el fichero, en este caso, contiene una superficie, un eje y una rasante.
Importar Si/No: Seleccionamos el elemento que deseamos importar.
Dibujar Si/No: Indicamos si tras la importación, queremos que el elemento importado se dibuje automáticamente.
Fichero Destino: Seleccionamos el nombre del fichero de destino del elemento a importar.
Importar otros objetos de construcción: Si activamos esta opción, se analizará el fichero IFC a importar y se procederá a importar como Caras 3D del CAD aquellos elementos que tienen una representación propia, independientemente de los elementos propios de carreteras, tales como Ejes, Superficies y Rasantes.
Actualmente se procesan los siguientes objetos en el caso de que tengan una representación 3D:
· IfcBuildingElementProxy
· IfcSite
Una vez aceptado el diálogo se procederá a la importación y dibujo de los elementos si procede.
Adicionalmente, si el elemento a importar tiene propiedades asignadas, estás se importarán automáticamente. Estas propiedades se guardaran en un fichero XML con el mismo nombre que el fichero importado y extensión .prop.
Para consultar las propiedades asignadas a cualquier elemento ( eje, superficie …) disponemos del comando BIM > Asignación de Propiedades.
