Importación de archivos ifc2x3 de superficies en revit
En este apartado vamos a describir el procedimiento de importación en Revit, según sea el formato IFC. Si queremos importar el archivo IFC en Revit, debemos emplear la versión 2x3.
Para ello en primer lugar seleccionamos la superficie actual, y seguidamente ejecutamos el comando MDT > BIM> Exportar IFC. Seleccionamos en el recuadro Versión el formato IFC2x3, pinchamos sobre el botón Superficie, seleccionamos el fichero a exportar, aceptamos y a continuación el nombre del fichero IFC a crear.

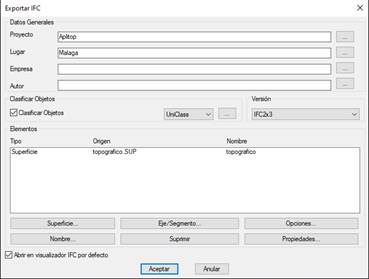

Diálogo de exportación a IFC
Una vez exportada la superficie, vamos a explicar cómo abrir o importar el fichero IFC en Revit (este proceso sólo es válido para la versión IFC2X3).
Antes de abrir cualquier fichero IFC en Revit, necesitamos una plantilla por defecto para la importación IFC. La plantilla se puede obtener desde la página web de soporte de Autodesk, buscando el tema “Acceder a archivos específicos de IFC”, dónde nos explica para que sirven dichas plantillas y como descargarlas.
Una vez que tenemos la plantilla, en Revit nos vamos a Archivo >Abrir >Opciones IFC, seleccionamos la plantilla “IFC Metric Template.rte” en Plantilla por defecto para importación IFC y aceptamos el dialogo.
Opciones de importación IFC en Revit

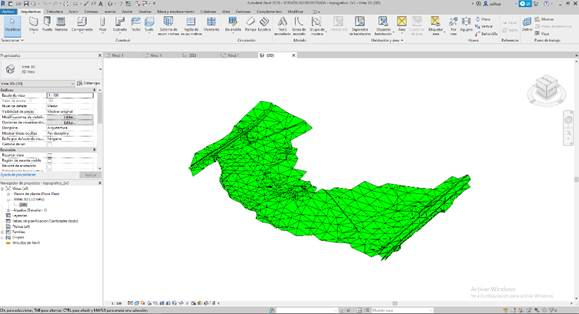

Ejecutar ahora Archivo >Abrir >IFC, y seleccionar el fichero IFC que queremos abrir. Nos muestra un diálogo con el estado de la importación, y al finalizar en la Vista 3D podremos visualizar la superficie:
