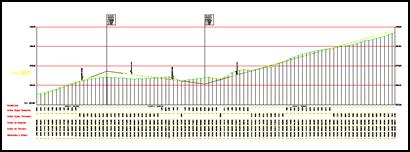

Con este comando dibujaremos el perfil longitudinal con la rasante asociada, para ello inicialmente solicita el segmento y a continuación un diálogo para personalizar todo lo relativo al dibujo. Para más detalle sobre el comando consultar el apartado “Dibujar Perfil Compuesto” dentro de la sección de “Longitudinales”.
Vista Rápida a partir del Perfil
Este comando es muy similar al anterior, sólo que ahora trabajamos con un perfil longitudinal previamente dibujado. Para ello con el comando de “Dibujar perfil compuesto” en primer lugar dibujamos el longitudinal con la rasante asociada y seguidamente ejecutamos este comando.

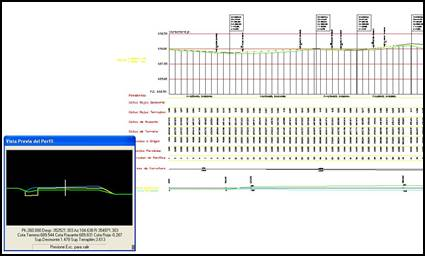

Nos solicitará el segmento y que designemos en pantalla el perfil dibujado, una vez designado nos aparecerá una ventana flotante donde se verá un corte en alzado de la sección según el pk en el que se encuentre el punto seleccionado sobre el longitudinal.
De esta forma si movemos el cursor a lo largo del perfil comprobaremos como la sección en alzado se cambia automáticamente según el pk en el que proyecte.
