Con este comando se puede dibujar una matriz de hojas, con el fin de utilizarlas con los comandos Partir Dibujo y Guardar Hojas. El comando muestra el siguiente dialogo:
Formatos. Lista de formatos disponibles en el fichero "fmtHojas.dat", en el directorio de configuración del programa. Cambiando de formato se modifican la Anchura y la Altura de las hojas a dibujar.
Anchura. Dimensión horizontal de la hoja. Se puede editar este valor en caso de que se desee un valor que no se incluya en la lista de formatos.
Altura. Dimensión vertical de la hoja. Se puede editar este valor en caso de que se desee un valor que no se incluya en la lista de formatos.
Alt. Texto. Tamaño del texto que se dibuja al crear las hojas.

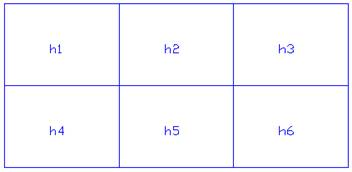

Prefijo. El programa numera las hojas de arriba hacia abajo, de izquierda a derecha. El texto que se dibuja al crear las hojas consiste en el prefijo indicado en el dialogo, seguido del numero de hoja. Este texto se utiliza para nombrar cada una de los ficheros creados con el comando Guardar Hojas
Escala. Antes de aplicar el comando, los parámetros se multiplican por el valor de la escala y se dividen por 1000. De esta forma, cambiando la escala se modifican todos los parámetros.
Una vez confirmados los parámetros, el programa pide que se designen los dos puntos que definen la ventana donde se van a dibujar las hojas, tras lo que se dibujaran las hojas necesarias para cubrir la ventana. Las coordenadas de cada hoja se redondean automáticamente en múltiplos de Escala / 10.
En caso de que la matriz dibujada tenga alguna hoja de mas, se puede borrar la polilínea en cuestión con AutoCAD directamente, y ejecutar el comando Numerar Esquema para renumerar las hojas.
