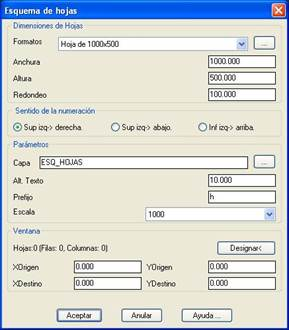

Al ejecutar el comando nos va a aparecer la siguiente ventana donde se debe especificar las características de las hojas que se van a insertar en el dibujo.
Formatos: Tenemos la posibilidad de seleccionar entre los diferentes formatos que ya están predefinidos, aunque posteriormente, en los campos Anchura y Altura se puede cambiar las dimensiones de la hoja seleccionada.
A su vez, si presionamos el botón “...” accederemos a una pantalla desde la cual se podrá personalizar los distintos formatos de hojas.
Sentido de la numeración: Se indica el sentido en el cual se realiza la numeración de las hojas a insertar, existiendo las tres posibilidades que se describen en el diálogo.
Capa: Capa en la cual por defecto se representarán las hojas.
Alt.Texto: Este valor se refiere a la altura de los textos que se rotulan con cada una de las hojas.
Prefijo: Cada una de las hojas se van a identificar con el prefijo introducido en esta opción y un número consecutivo desde la primera hoja insertada.

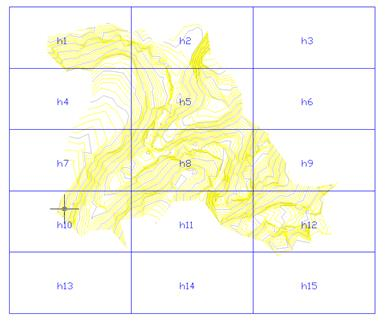

Una vez validado el diálogo, el programa nos solicitará el punto inferior izquierda y el superior derecha para delimitar la región donde se desean introducir las hojas.
Escala: Escala de inserción de los textos.
Ventana: En este apartado indicamos las coordenadas iniciales y finales entre las cuales se insertarán las hojas, se podrá bien designar las mismas de forma gráfica pulsando el botón “Designar <” o por el contrario introduciendo las coordenadas de forma manual en las casillas correspondientes.
Una vez introducidas las coordenadas el comando nos mostrará una estimación del número de hojas a insertar, el número de Filas y el de Columnas.
