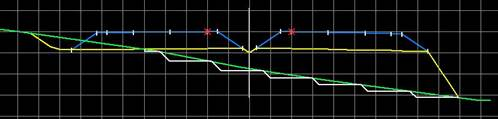

Con este comando definimos el cajeo existente por debajo de l terreno natural en los caso de terraplén, también llamado cajeo en ladera.
Nos solicitará inicialmente en primer lugar un fichero de secciones existente sobre el cual definiremos el cajeo en ladera a aplicar.
Una vez seleccionado el fichero nos aparecerá la siguiente ventana donde se definirán los parámetros del cajeo.
Método de Aplicación: Es posible aplicar dos tipos distintos de cajeo:
· Tipo A: En este caso la anchura del cajeo, es decir la sección horizontal es fija, siendo variable la altura del escalón.
· Tipo B: Este caso por el contrario, es fija la altura del escalón y variable la anchura de la bancada.
Hasta PK: Pk hasta el cual se define el cajeo.
Anchura: Anchura del escalón de la berma o cajeo. Será fijo o variable según el tipo de cajeo seleccionado.
Altura: Altura del escalón, igualmente su valor va a depender del tipo de cajeo a aplicar.
Con los botones de “Insertar” y “Borrar” controlaremos los diferentes tipos de cajeo a introducir en un vial determinado.
