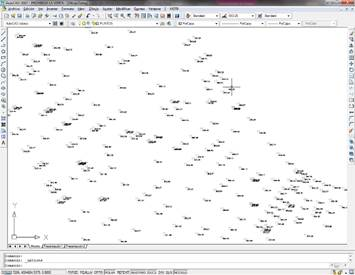

Con esta utilidad obtenemos los perfiles transversales a partir de un eje y una nube de puntos. Resulta muy práctica para convertir una serie de puntos topográficos de un levantamiento, sin necesidad de aplicar ningún tipo de códigos.
Al ejecutar el comando MDT nos solicita los siguientes datos a través de la siguiente ventana.
Inicialmente solicita el eje a partir del cual se van a generar los perfiles.
PK inicial: Se introduce el Pk inicial del eje a partir del cual deseamos obtener los perfiles transversales.
PK final: Pk correspondiente al último corte del transversal que deseamos obtener.
Anchura del transversal: Se indica la anchura del transversal a ambos lados para la generación de cada uno de los cortes.
Franja de regresión: Define el intervalo según el cual MDT proyectará los puntos que se encuentren a la izquierda y derecha del eje para componer los cortes de los perfiles transversales.
Intervalo: Periodo con el que deseamos obtener los perfiles.
Puntos Singulares: Si activamos esta opción, se crearán cortes de transversales en los puntos singulares correspondientes al eje.
Distancias: Indicamos las distancias exactas en las cuales se desea generar un transversal.
