Este comando nos ayuda en el cálculo de cualquier punto relacionado con un eje. El comando inicialmente nos solicita si vamos a introducir los valores por teclado o se va a leer de un Fichero. En este último caso solicita un archivo (con extensión .PKD) cuyo formato son dos columnas: la primera con los Pk’s y la segunda con los desplazamientos, separadas por uno o más espacios. El fichero no tiene porqué estar encolumnado.
A continuación seleccionamos el eje gráficamente o mediante un fichero, con la posibilidad de seleccionar un segmento. Una vez solicitado el archivo correspondiente, el programa pide a continuación Pk y Desplazamiento de forma continua hasta que el usuario pulsa <Enter>. El último desplazamiento se repite por defecto.
Adicionalmente, si hemos seleccionado un segmento, el programa solicitará el Espesor de capa. Este valor se le restará a la cota resultante del replanteo, y su valor debe ser siempre positivo.

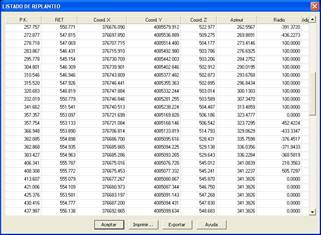

MDT realiza un proceso de cálculo con los datos anteriores y presenta en pantalla un listado con la siguiente información en cada línea: PK y desplazamiento (datos de entrada), coordenadas X,Y,Z, azimut y radio correspondientes al eje en dicho PK. Los Pk’s que estén fuera de los límites del eje serán ignorados. La coordenada Z se obtiene del modelo digital en caso de estar definido. Si seleccionamos un segmento, la coordenada Z será la correspondiente a la rasante con el espesor de capa aplicado.
En el listado final existe la posibilidad de exportar e imprimir los datos obtenidos. A continuación describimos cada una de las opciones:
