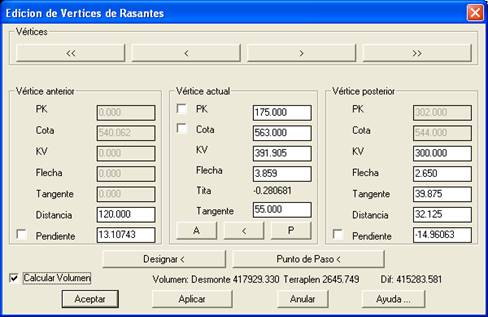

Este comando nos va a permitir modificar los acuerdos de la rasante. Una vez ejecutado el comando MDT solicita el vértice a editar, visionándose tanto las características del actual, como las del vértice anterior y posterior. A continuación se describen las características del diálogo.
En primer lugar podemos distinguir tres secciones diferentes: Vértice anterior, actual y posterior. Se pueden modificar cualquier elemento de cada uno de los vértices. Seguidamente se describen las características comunes de los tres vértices.
PK: Pk del vértice. El cambio del mismo producirá un desplazamiento en X de la rasante.
Cota: Cota que presenta la rasante en el vértice. Si cambiamos el valor, se realizará un desplazamiento en Y del vértice de la rasante editada.
KV o Radio: Representa la constante de la parábola en caso de acuerdo parabólico o el radio del arco en el caso de circulares. La modificación de este dato producirá una modificación del acuerdo de la rasante en el vértice editado.
Tangente: Representa la longitud en proyección ortogonal de media rama sobre cada una de la alineación que se está modificando.
Flecha: Representa la ordenada máxima en el vértice.
Además, tanto para el vértice anterior como el posterior se muestra la siguiente información.
Distancia: Distancia entre el vértice o tangente del mismo (caso de que exista) y la tangente del vértice actual o el mismo vértice.
Pendiente: Pendiente del tramo de la rasante.
Elemento a Fijar: En el momento de introducir los valores anteriormente comentados existe la posibilidad de fijar bien el Pk, la Cota o la Pendiente, de modo que se obliga a que se realicen modificaciones en el vértice, manteniendo el valor del elemento fijado.
Seguidamente se comentan las funciones de cada uno de los botones de que dispone el diálogo.
Designar: La ejecución de este botón nos va a permitir mover el acuerdo de la rasante que estamos editando. A su vez dispone de tres opciones diferentes:
