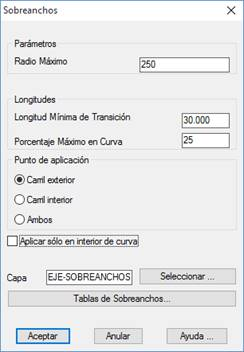

Muestra los parámetros que afectan al cálculo y representación de los sobreanchos. Ver el comando Ejes > Generar Sobreanchos para más detalles.
Radio Máximo (250) : Radio máximo de aplicación de sobreancho en tramos curvos, en metros.
Longitud Mínima de Transición (30.0) : Longitud deseable de la transición entre recta y curva, en metros.
Porcentaje Máximo en Curva (25) : Porcentaje máximo del sobreancho que se puede conseguir en la curva circular.
Punto de aplicación : Indicamos el punto de aplicación del sobreancho.
· Carril Exterior : Se aplica el sobreancho en el vector de tipo carril más externo de la sección.
· Carril Interior : Se aplica el sobreancho en el vector de tipo carril más cercano al eje de la sección.
· Ambos : se aplica el sobreancho tanto el carril más exterior como en el carril más cercano al eje.
Aplicar sólo en interior de curva : Si activamos esta casilla el sobreancho sólo se aplicará en los vectores interiores de la curva
Capa (EJE-SOBREANCHOS) . Permite seleccionar la capa donde se dibujan los sobreanchos.
