Este listado va a ser de gran utilidad para realizar el replanteo de la posición de los soportes de cada seguidor.
Inicialmente, al ejecutar esta opción nos solicitará cómo deseamos calcular las coordenadas de los soportes, bien Calculadas o Proyectadas. La diferencia se encuentra en que la primera nos da la coordenadas X e Y en la representación 3D del eje del seguidor. En cambio, la Proyectada, nos calcula la coordenada del soporte proyectada sobre el plano.
Una vez seleccionado el tipo de cálculo para las coordenadas de los soportes, seleccionamos los seguidores a analizar, en este tipo de listado, la sección puede ser, bien de forma individual, múltiple, los seguidores que se encuentren en una zona determinada o bien todos los seguidores del proyecto.

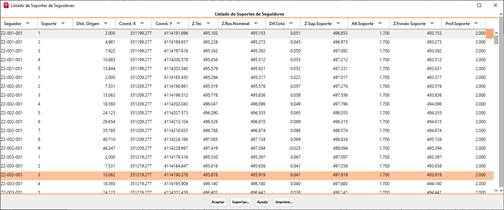

A continuación, se muestra una captura del listado, en este caso, seleccionando una de las zonas del proyecto.
En este listado se ha añadido el botón “Exportar” el cual permite exportar a un fichero de puntos las coordenadas calculadas, este fichero está pensado para realizar el replanteo de los soportes de los seguidores.
Concretamente el formato del fichero sería el siguiente, donde la coordenada Z que se exporta sería la cota de rasante nominal.
