Este comando resulta muy útil para tener una idea del terreno de forma instantánea. Mediante esta orden se permite indicar la línea que define la traza del perfil que se desea obtener, obteniendo simultáneamente la posición de los seguidores.
Dado que se van a representar la posición de los seguidores, inicialmente nos solicitará la inclinación en grados de la placa fotovoltaica para su representación, a continuación, la zona de estudio y finalmente la traza del perfil seleccionados con dos puntos en el dibujo.
Seguidamente nos aparecerá la siguiente ventana donde podremos configurar las características del dibujo del perfil, para más detalle sobre esta configuración, consultar en el manual de TcpMDT el apartado de Longitudinales.
Finalmente, tras presionar el botón “Aceptar”, nos solicitará un punto en pantalla para el dibujo del perfil.

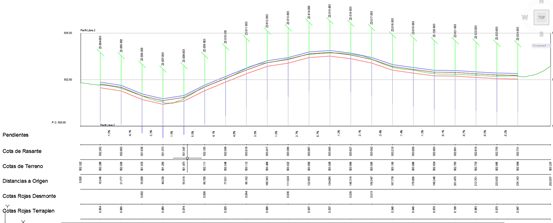

Cada seguidor dibujado está identificado con el nombre del mismo, asimismo, se dibuja también la rasante y los clearance establecidos en la zona seleccionada.
