Esta opción nos va a permitir exportar a IFC el proyecto de placas fotovoltaicas. El funcionamiento del comando es similar a la opción de BIM > Exportar a IFC, con la particularidad que adicionalmente leerá los seguidores del proyecto actual y los exportará a IFC.
Disponemos de la posibilidad, si se desea, de añadir más superficie o viales si los tuviéramos definidos.
Una vez validada esta ventana, se creará el fichero IFC donde tanto las placas fotovoltaicas como los soportes de las mismas se representarán con el objeto BuildingElementProxy.

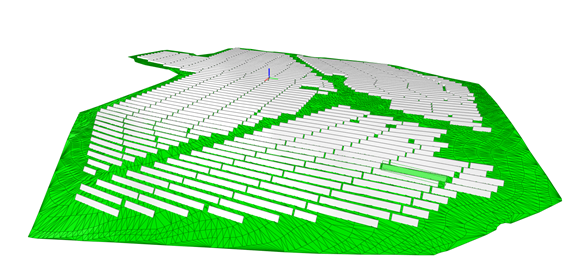

En la siguiente imagen se puede visualizar, una vez creado el fichero IFC, la visualización del mismo en un visor IFC, en este caso BIM Vision.

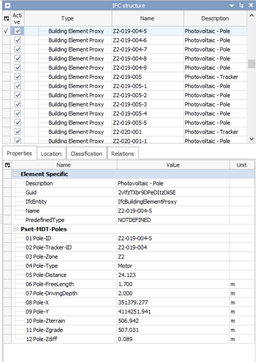

Los distintos elementos del seguidor se representan con todo el detalle. Por un lado la placa fotovoltaica y por otro lado los soportes, distinguiendo con otro color los soportes motores de los simples. Cada uno de estos objetos a su vez, tienen sus propiedades.

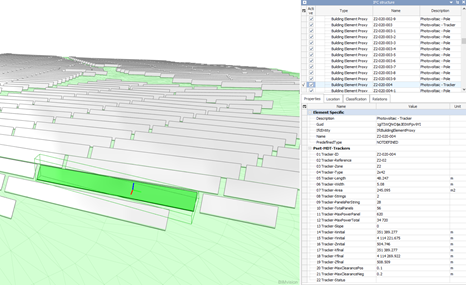

Imagen donde se detallan se visualizan los seguidores y las propiedades de uno de ellos.

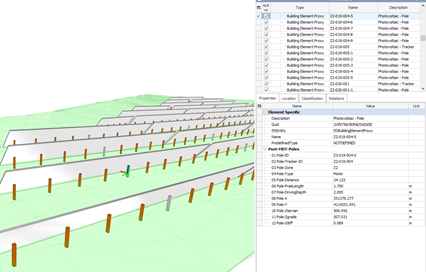

Imagen donde podemos ver los soportes tanto simples como motores (color blanco)
