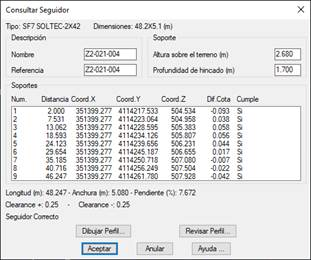

Esta opción nos va a permitir editar las características de un seguidor. Al ejecutar el comando, nos solicitará gráficamente la selección del mismo y a continuación nos aparecerá la siguiente ventana:
En la cabecera se muestra el tipo de seguidor, así como las dimensiones del mismo.
Descripción
Nombre: Nombre asignado al seguidor. Esta propiedad es editable por el usuario.
Referencia: Descripción adicional al nombre asociada al seguidor.
Soportes
Altura sobre el terreno (m): Altura sobre el terreno de todos los soportes asociados al Seguidor.
Profundidad de hincado (m): Longitud del soporte que se situará bajo el terreno.
Listado de Soportes: Se muestra un listado de todos los soportes del seguidor con las siguientes características:
· Número
· Distancia: Distancia al origen de la coordenada inicial del seguidor.
· Coordenadas X e Y.
· Coordenada Z: Cota del soporte. Esta cota corresponde con la cota de la rasante del seguidor en las coordenadas del mismo.
· Dif. Cota: Diferencia de cota entre le coordenada Z del soporte con respecto a la superficie actual.
· Cumple: Indica si el soporte se encuentra dentro de las restricciones establecidas en el proyecto y Zona correspondiente.
Adicionalmente se muestran una serie de comentarios a nivel de información.
· Longitud, anchura y pendiente del seguidor.
· Valores del Clearance
· Estado del seguidor, es decir si cumple con las restricciones establecidas en el proyecto y zona a la que pertenece. Los incumplimientos del seguidor se clasifican en tres tipos:
o Incumplimiento por Pendiente Longitudinal.
o Incumplimiento por Clearance positivo.
o Incumplimiento por Clearance negativo.
Dibujar Perfil: Con esta opción disponemos de la posibilidad de dibujar el seguidor en alzado. Esta función se describe a continuación en otro apartado.
Revisar Perfil: Con esta opción podremos visualizar en una ventana independiente el seguidor, con posibilidad de modificarlo gráficamente. Esta herramienta se describe a continuación.
