Este proceso se puede aplicar a una sola zona, o seleccionar varias zonas a la vez. En caso de seleccionar una sola zona, por defecto se asignará como terreno natural la superficie inicial del proyecto, y se propondrá un nombre para la superficie de diseño. Pulsando los correspondientes botones … el usuario puede cambiar ambos ficheros:
Los parámetros que intervienen en el cálculo de volúmenes son:
Dimensión de celda: distancia horizontal para crear las mallas regulares con las que se calcula el volumen entre las superficies. Cuanto más pequeño es este valor, el cálculo es más preciso, y más lento.
Clearance Positiva: distancia vertical admisible entre el terreno natural y la superficie de diseño, cuando esta última es más alta. A mayor clearance positiva, menor volumen de terraplén.
Clearance Negativa: distancia vertical admisible entre el terreno natural y la superficie de diseño, cuando esta última es más baja. A mayor clearance negativa, menor volumen de desmonte.

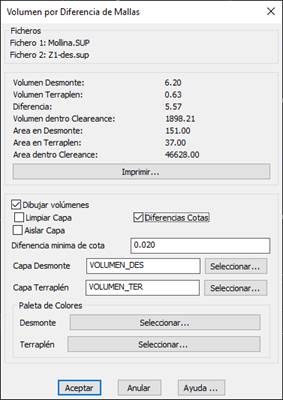

Una vez calculado el volumen, aparece una ventana con los resultados:
El botón Imprimir permite hacer un listado impreso de los resultados.
Activando la opción Dibujar Volúmenes se puede representar gráficamente en el dibujo el resultado del cálculo. Con el parámetro Diferencia mínima de cota se puede evitar representar zonas en las que la diferencia de cota no sea significativa, ya que no se rotularán ni las celdas ni las diferencias de cota que sean inferiores a este valor. El resto de las opciones, capas, colores, son idénticas al cálculo de volumen por diferencia de superficies de MDT.
Si se cierra la ventana con el botón Aceptar, los resultados se guardarán en el proyecto. Posteriormente, con el comando Volumen Total, se puede realizar rápidamente un listado resumen con los volúmenes de todas las zonas calculadas.
