Adicionalmente, para el caso de rasantes parabólicas, MDT puede trabajar con rasantes en las cuales algunos de sus vértices sean simétricos o asimétricos, este último tipo de acuerdos se caracteriza porque el kv y la tangente de entrada es distinta al Kv y la tangente de salida como se puede apreciar en el dibujo adjunto.

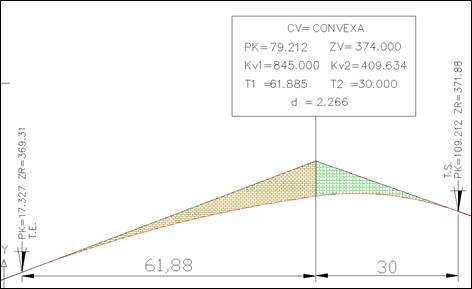

En la imagen se puede apreciar un ejemplo de un vértice asimétrico donde tenemos dos acuerdos distintos, en este caso, el primero con KV igual a 845 y el segundo con KV igual a 409.634.
En MDT, es posible diseñar una rasante en la cual existan acuerdos simétricos y asimétricos en distinto vértices de forma simultánea.
Al dibujar la misma, en el caso de vértices asimétricos, se rotulará toda la información del acuerdo, tanto los datos relativos a la tangente de entrada como los de la tangente de salida.
