Con esta opción tendremos la posibilidad de rotular la distancia al eje y la cota del punto designado sobre el corte del perfil trasversal, previamente dibujado.
Para ello, al ejecutar el comando, nos aparecerá la siguiente ventana la cual se describe a continuación.
Sentido:Nos permite indicar si deseamos rotular los textos alineados horizontal o verticalmente.
Acotación:Indicamos si deseamos rotular el PK, la cota o ambos.
Rotular Prefijo:Si activamos esta casilla, en el caso de la distancia al eje se rotulará delante del valor numérico el texto “D:” y en el caso de la cota el texto “Cota:”.
Altura de texto:Establecemos la altura de los textos a dibujar.
Decimales:Establecemos el número de decimales tanto para el pk como para la cota.

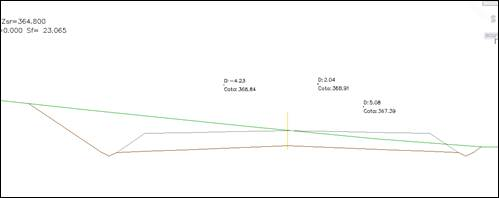

A continuación, se puede visualizar una captura de un dibujo de un corte determinado del perfil transversal donde aparece rotulado la distancia a eje y la cota en distintos puntos.
