16.12. Replanteo de Líneas |
Con esta opción se visualizará un listado de coordenadas X, Y y Z de puntos característicos de la sección transversal. Opcionalmente se puede obtener un listado de replanteo desde las bases de dichos puntos.
Al ejecutar este comando se solicita inicialmente un segmento, el cual debe tener información del eje, terreno natural, la rasante y sección tipo (ver Definición de Segmento), seguidamente, en el caso de existir firme asignado, nos aparecerá una ventana donde seleccionaremos la capa de firme que deseamos replantear:

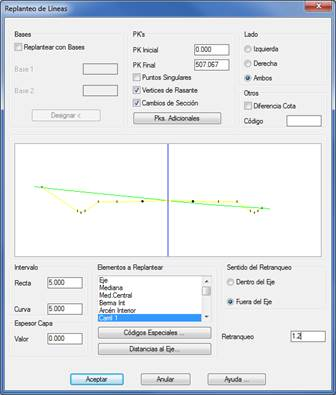

Una vez seleccionar la capa de firme, nos aparecerá un mensaje con los posibles errores encontrados en el segmento y seguidamente tras aceptación del mismo, nos aparecerá la siguiente ventana donde establecemos los parámetros del replanteo.
Bases: Existe la posibilidad de indicar las bases de replanteo, siendo la Base 1 la base estación y Base 2 la base de referencia. Éstas se pueden designar o introducir el nombre en las casillas respectivas.
Pk inicial: Punto kilométrico inicial a partir del cual se va a realizar el replanteo.
Pk final: Punto kilométrico final hasta el cual se va a realizar el replanteo.
Puntos Singulares: Si activamos la casilla, se adicionarán a la lista los puntos singulares del eje.
Vértices de rasante: Si activamos la casilla, se adicionarán a la lista los vértices de la rasante que se encuentra en el segmento.
Cambios de Sección: Al activa esta casilla, se adicionan todos los pks donde ha existido alguna asignación dentro de la Asignación de Sección a Ejes.
Pks Adicionales: Existe la posibilidad de indicarle al comando que calcule unos pks determinados.
Lado: Indica el lado de la sección transversal que se va a replantear: Izquierda, Derecha o Ambos.
Otros: Si activamos esta opción el programa nos mostrará en una lista la diferencia de cota el pie o cabeza de talud con respecto al vértice cuyo código coincida con el valor introducido en la casilla Código.
Si no introducimos ningún valor en el campo Código, el programa muestra la diferencia de cota con respecto al vértice posterior o anterior según nos encontremos a la izquierda o derecha del eje respectivamente.
Intervalo: Valor que indica el intervalo con el que se va a replantear. Existe también la posibilidad de indicar un intervalo distinto para las Curvas.
Elementos a replantear: Lista de los puntos característicos de la sección transversal que se pueden replantear. Si seleccionamos cualquiera de ellos gráficamente aparecerá marcado en la imagen superior. Esta imagen es una vista previa del punto kilométrico inicial de la sección transversal seleccionada. Se puede realizar una selección múltiple.
Espesor de Capa: este valor se restará a la cota resultante del replanteo. Por ello, en caso de ser positivo el resultado de la cota será menor y en el caso de ser negativo el resultado de la cota será mayor.
Retranqueo: En este apartado podremos indicar si el punto a replantear queremos aplicarle un retranqueo hacia dentro o fuera del eje de una distancia determinada. Este valor se aplicará para todos los vértices seleccionados a replantear.
