Este elemento de guitarra muestra la pendiente de cada uno de los tramos del perfil longitudinal seleccionado, ya sea seleccionando el perfil o bien desde el segmento.

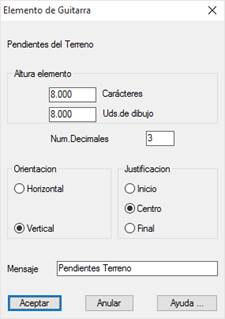

Seguidamente se muestra el diálogo y se detallan las características del mismo.
Altura Elemento: Representa la distancia al elemento de guitarra inmediatamente anterior. Este valor se puede expresar de dos formas diferentes:
· Expresada en número de caracteres.
· Expresada en unidades de dibujo.
Al validar cualquier de ellos, el otro valor se recalcula automáticamente.
Num. Decimales: Número de decimales con el que se va a representar las diferentes pendientes del longitudinal.
Orientación: Establece la orientación de los textos. Si está seleccionado Horizontal, y debido a la longitud del texto éste no cabe, automáticamente se colocará verticalmente.
Justificación: Establece la posición del texto con respecto al punto de inserción. Existen tres posibilidades: Inicio, Centro y Final.
Terreno: Se debe seleccionar el perfil longitudinal al que se refiere el elemento. Por defecto 1 equivale al perfil que contiene el segmento. Si seleccionamos cualquier otro número estará relacionado con los perfiles introducidos en la opción Terrenos.
Mensaje: Texto que aparecerá como título del elemento en el dibujo de la guitarra.
