En este apartado se agrupan una serie de opciones que actúan directamente sobre el segmento y cada uno de sus componentes, para todas y cada una de ellas es necesario que en el segmento se hayan importado al menos el eje, transversales, rasantes y secciones, es decir, que se pueda componer el vial. Seguidamente se describe cada una de las opciones:
Verificar: Esta opción analizar el segmento y nos muestra un informe de errores indicando los posibles defectos existentes en la definición de la sección. Para más detalle consulta el apartado de “Generar Terreno Modificado” de la sección de “Transversales”.

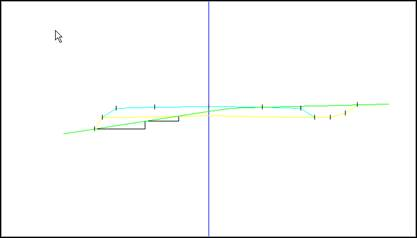

Revisar: Si presionamos este botón visualizaremos en una nueva ventana el estado final de nuestro vial en alzado. Para más detalle consultar el apartado “Revisar Transversales” dentro de la sección de “Transversales”.
Cubicación: En este caso, se mostrará la cubicación del segmento en cuestión. Esta opción se describe con más detalle en el apartado de “Listado de Cubicación” dentro de la sección de “Volúmenes”.
Dibujar: Al seleccionar esta opción se dibujarán las secciones de los transversales. Para más detalle consultar el apartado “Dibujar Transversales” dentro de la sección de “Transversales”.
Modificado: Con esta opción podremos generar el terreno modificado final del vial definido por el segmento, además en el caso de existir capas de firmes, se podrá generar el modificado asociado a cualquiera de las capas de firme existente. Para más detalle, consultar el apartado “Generar Terreno Modificado” dentro de la sección de “Transversales”.

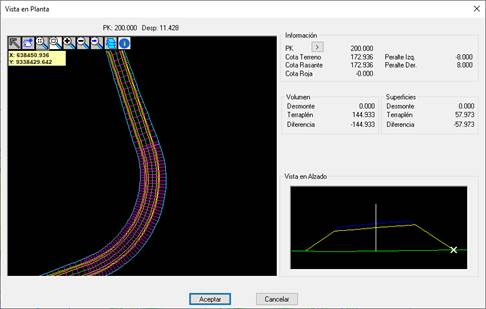

Vista en Planta: Al presionar este botón visualizaremos en planta el vial completo que tenemos definido con el segmento de trabajo.
Exportar Cajeo: Para el caso de que tengamos definido una cajeo en la sección asociada al segmento, esta opción nos posibilita exportar como fichero de transversales la sección del cajeo, lo que en el dibujo aparece como una línea negra.
