Con la selección de esta opción el programa solicita un fichero de ejes o la designación gráfica de una polilínea que constituye la traza del perfil que se desea obtener. Se admiten como ejes líneas y polilíneas. A su vez, las polilíneas pueden tener tramos rectos y curvos. Para procesar tramos de tipo clotoide debe ser un eje necesariamente. En el caso de obtener el perfil a partir de una entidad distinta de eje es indiferente el sentido en el que fue dibujada, ya que el programa asume como origen el extremo más cercano al punto seleccionado.

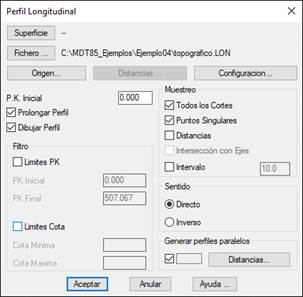

La ejecución del comando despliega una ventana de diálogo para proceder a elaborar el perfil solicitado. A modo de orientación describimos el proceso y los elementos de dicha ventana
.
En primer lugar se especifica el modelo digital a partir del cual se desea obtener el perfil longitudinal. Para ello se pulsa el botón Superficies y se selecciona el fichero de superficies o de mallas a partir del cual deseamos generar el perfil, si es diferente al propuesto. Esta opción es solo necesaria en el caso de que utilicemos como fuente de datos un modelo digital o una fichero de mallas, en caso contrario, en la sección Origen seleccionaremos el modo o las entidades a partir de las cuales se desea generar el perfil.
El botón Fichero muestra en una ventana superpuesta un directorio por defecto (el actual de trabajo), y propuesta de nombre de fichero de perfil longitudinal, con extensión .LON. Por defecto es el nombre del dibujo. Validando o modificando el nombre del fichero, volveremos a la ventana anterior.
Mediante el botón Configuración se accede a la configuración de los parámetros que intervienen en la obtención del perfil.
