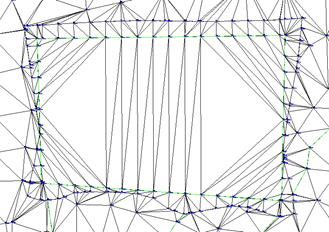

Esta herramienta, junto con la de Movimiento de Tierras por Cota de Terreno permite modificar la superficie actual mediante la creación de una explanada. En esta ocasión sólo se conoce el contorno y la cota de la explanada, ignorando la situación de los contactos con el terreno. Los taludes que genera el programa parten de la explanada, con dirección hacia el exterior, y terminan cuando el talud intersecta con la superficie actual.

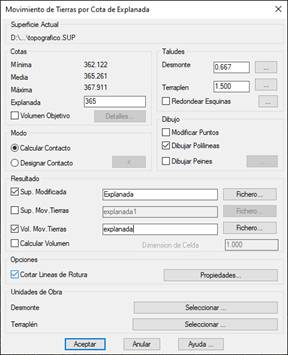

El primer dato que solicita el programa es la polilínea cerrada que define el contorno de la explanada a realizar. Los taludes se generarán hacia el exterior de esta polilínea Después aparece el siguiente diálogo:
En la parte superior izquierda aparecen las cotas de la superficie actual a lo largo de la polilínea designada, independientemente de la elevación de la propia polilínea. En el campo Explanada se introduce la cota a la que se va ha realizar la explanada. En caso de seleccionar una polilínea 3D con distintas cotas, en este campo aparece el texto Variable, y si no se modifica, la explanada toma las cotas de la propia polilínea.
Según la opción elegida en el cuadro Modo hay que especificar los siguiente parámetros:
Calcular Contacto: en este modo hay que introducir la cota de la explanada, si no es variable. Además son necesarias las pendientes, en tanto por uno, de los taludes de desmonte y terraplén. Con el parámetro Redondear Esquinas se puede hacer que los vértices convexos tengan un aspecto redondeado.
Designar Contacto: pulsando el botón asociado, hay que elegir una polilínea cerrada del dibujo, que el programa asumirá como pie de los taludes de la explanada, sin tener en cuenta la pendiente de los mismos. El programa asumirá como cotas de los vértices las obtenidas a partir de la superficie actual.
En cuanto al resto de las opciones, son las mismas que las del comando Movimiento de Tierras por Cota de Terreno.
