Con este comando podemos obtener dos tipos diferentes de listados, de longitudes de los elementos del vial terminado o bien de las superficies desarrolladas o en planta de coronación en desmonte y terraplén. Además se muestran las superficies desarrolladas o en planta de los taludes de terraplén, tierra, roca y tránsito.

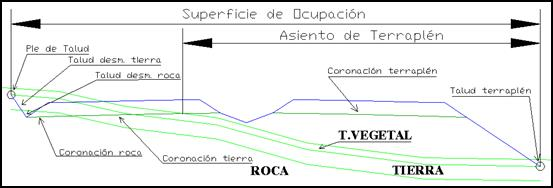

En el siguiente croquis se muestra el significado de los datos de las mediciones.
Para todo ello, inicialmente MDT nos solicita el segmento donde se encuentra definida nuestra sección transversal, y posteriormente aparece el siguiente diálogo en el que se configura el tipo de listado a realizar.
Pk inicial: Punto kilométrico desde el cual se desea realizar el listado.
Pk final: Punto kilométrico hasta el cual se desea realizar el listado.
Tipo de Cálculo: Especificamos si la medición que se desea realizar es de mediciones o de superficies.
Superficies: En el caso de seleccionar “Superficies”, podremos indicar si el listado a generar será de superficies en planta o en alzado, es decir superficie desarrollada o bien superficie en planta.
Validado el diálogo, si e ha seleccionado un segmento con firme o capas de firmes asociadas, nos aparecerá una ventana donde seleccionaremos la capa de firme de la cual deseamos obtener el cálculo de las mediciones.

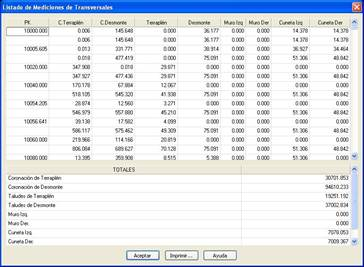

Una vez validado el diálogo nos aparecerá la siguiente ventana donde aparecen todos los valores de superficies anteriormente descritos.
En la parte final de la ventana aparecen los totales de cada una de las mediciones realizadas.
Además existe la posibilidad bien de volcar el contenido en impresora o exportar los datos a una hoja de Excel.
