Esta opción pretende facilitar aun más (cuando sea posible) dibujar líneas de rotura. Tras la selección de la capa en la que se dibujara la polilínea, el programa realiza las siguientes preguntas:
Punto inicial: Número del punto inicial a procesar, que debe estar definido.
Punto final: Número del punto final a procesar, que también debe existir.
Intervalo: Incremento entero (positivo o negativo) en la numeración.
Por ejemplo, si se desea unir los puntos 1,3,5,7 y 9 en este orden, responderemos con 1, 9 y 2 las preguntas anteriores.
Adicionalmente el comando tiene la posibilidad de considerar los sufijos en los nombre de los puntos, es decir, unir todos los puntos según el intervalo indicado y con el sufijo especificado en el punto inicial.
En la siguiente captura se ejecuta el comando donde se introduce como punto inicial “TPS1”, como punto final “16” (ya sin sufijo) y como intervalo “1”;

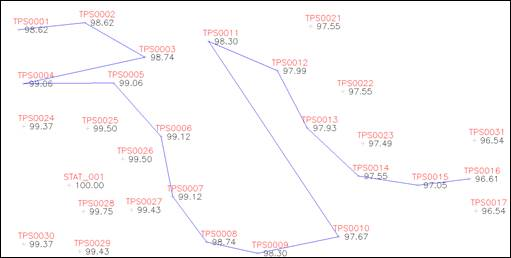

El resultado final se puede visualizar en la siguiente imagen:
No es necesario que existan todos los puntos en la secuencia, aunque el primero y el último sí deben estar definidos.
