Existe la posibilidad de crear una librería de alineaciones, en la que se pueden almacenar distintos grupos de elementos de trazado. Estos elementos se pueden recuperar fácilmente en nuevos dibujos.

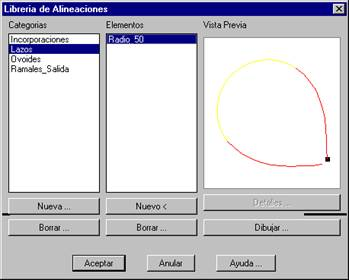

La librería esta organizada por categorías, y dentro de cada una se pueden incluir cualquier numero de alineaciones, asignándoles a cada grupo de elementos un nombre.
El botón Nueva permite crear una nueva categoría. Al pulsarlo aparece un dialogo en el que se pregunta el nombre de la misma. Por otra parte, el botón Borrar sirve para eliminar una categoría.
Una vez seleccionada una categoría de la lista, se le pueden incluir elementos pulsando el botón Nuevo. En el siguiente diálogo debe introducirse el nombre que va a recibir el elemento de la categoría y pulsando el botón Designar seleccionar los elementos de trazado a incluir en la librería, así como el extremo origen de la alineación.
Pulsando sobre la lista de elementos incluidos en la categoría, en la parte derecha del diálogo se puede ver una vista previa. Se puede eliminar el elemento de la librería pulsando el botón Borrar, o incluirlo en el dibujo pulsando Dibujar, en cuyo caso aparece un diálogo solicitando unas coordenadas, azimut, y pk para el punto de origen.
