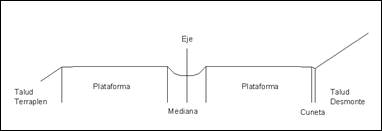

MDT permite la creación de secciones de una alineación mediante una serie de componentes o elementos, que junto con la tabla de peraltes personalizadas y la asignación de materiales para las diferentes capas de firmes, determinan la sección tipo. Estos componentes son:
· Plataformas
· Cunetas
· Elementos de mediana
· Taludes de desmonte
· Taludes de terraplén
· Firmes
· Cunetas de salvaguarda
· Muros y Estructuras.
Con la asignación de estas secciones a los diferentes tramos y márgenes de una alineación podemos generar las secciones constructivas de un terreno. Posteriormente podemos proceder a su revisión, listado, dibujo, cálculo de volúmenes...
A lo largo de este proceso generamos un fichero con extensión .SCC en el cual almacenamos toda la información necesaria para configurar los viales del proyecto.
MDT distinguen dos tipos de secciones en función al tipo de plataforma que tiene asignado:
· Secciones urbanas.
· Secciones de autovía.
La diferencia principal entre ambas es que en las secciones de autovías podremos definir los elementos de mediana y además existen dos firmes, uno para la calzada izquierda y otro para la derecha.
Se puede trabajar bien con el fichero de secciones o con el segmento, en este segundo caso, el segmento ya debe de estar conformado por todos los elementos del vial incluido la sección tipo.
