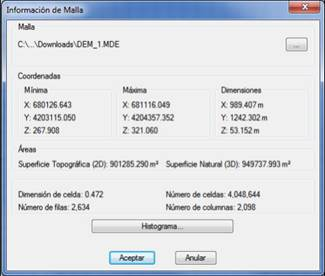

Al ejecutar este comando MDT mostrará la información asociada a una malla de MDT:
Coordenadas: Coordenadas mínimas y máximas de la malla así como la dimensión de la misma en metros.
Áreas: Nos muestra la Superficie Topográfica (2D) y Superficie Natural (3D).
En Topografía se entiende por superficie natural aquella superficie curva cuya forma es coincidente con la de la realidad física que se pretende caracterizar. Sin embargo, la naturaleza propia de los sistemas de representación gráfica, así ocurre entre otros en el sistema de planos acotados, obliga a adoptar su proyección ortogonal sobre un plano de referencia horizontal como la superficie más habitual, asignándole la denominación de superficie topográfica, agraria o reducida. La superficie topográfica es siempre menor o igual a la superficie natural ya que la primera de ellas es plana mientras ésta última puedes ser curva. Por otro lado hay que tener en cuenta que dos superficies reales distintas pueden corresponder a una misma superficie horizontal. Generalmente es la superficie topográfica la que tiene interés —es la que se representa en planos y mapas—, aunque pueden presentarse circunstancias en las que la superficie natural sea el mensurando objetivo, como por ejemplo, en casos de tratamientos superficiales. Consultar capítulo de Superficies.
Adicionalmente se muestra información acerca de la dimensión de celda, número de celdas de columnas y de filas.

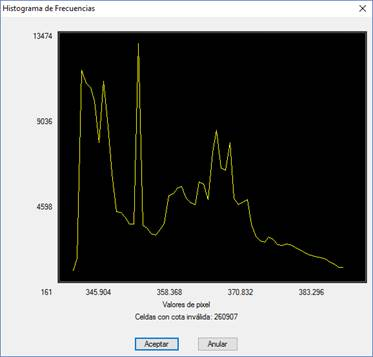

Si pulsamos el botón Histograma nos muestra la distribución de los valores de la malla. En el eje X del gráfico se indican los valores de las cotas, y en el eje Y la frecuencia absoluta (número de píxels con ese valor de cota). De esta forma se muestra intuitivamente la distribución de cotas en la malla. Asimismo se muestra el número de celdas sin valor de cota definido.
