Con este comando podremos importar ficheros en formatos ESRI shapefile (*.SHP), Geographic Markup Language del Open Geospatial Consortium (*.GML) o GeoJSON (*.GEOJSON). El programa nos solicitará el fichero a convertir y dibujará de forma automática las entidades en el CAD.
Adicionalmente, en el caso de ficheros en formato shape, además del fichero seleccionado con extensión SHP, al menos deben existir otros ficheros con el mismo nombre y con otras extensiones, los cuales contienen información sobre atributos (.dbf) e índices espaciales (.shx), que es necesaria y está asociada al fichero a importar.
En la siguiente imagen se puede visualizar el conjunto de ficheros asociados a un fichero SHP a importar.

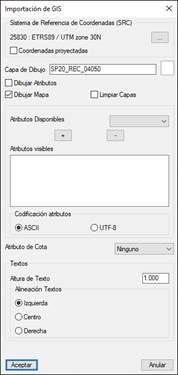

Una vez seleccionado el fichero, nos aparecerá la siguiente ventana en la cual podremos gestionar y representar los atributos asociados al fichero a importar.
Sistemas de Referencia de Coordenadas (SRC): La importación considera también la posibilidad de que el fichero Shape o GML se encuentre en coordenadas geodésicas.
Si fuera ésta la situación, desactivarímos la casilla de “Coordenadas Proyectadas” y seleccinaríamos el SRC en el cual se encuentra la cartografía que deseamos importar. El proceso realizará la conversión a coordenadas proyectadas de forma automática.
En el caso de que el fichero a importar se encuentre en coordenadas proyectadas, sólo tendríamos que activar la casilla correspondiente.
Capa de Dibujo: Capa en la cual se dibujarán las entidades resultantes de la importación del fichero seleccionado.
Color: Pulsando en este botón podemos elegir el color de la capa resultante, y por tanto en el que serán dibujadas las entidades.
Dibujar Mapa: Esta opción estará activada por defecto y con ella se indica que se dibujen las líneas o polilíneas resultantes de la importación del fichero.
Limpiar Capa: Al activar esta opción eliminamos todas las entidades existentes en la capa que hemos designado para el dibujo de las entidades.
Dibujar Atributos: Igualmente, si esta opción está activada, se dibujarán los atributos asociados al fichero de ArcView y que hemos seleccionado previamente.
Atributos Disponibles: Son todos los atributos existentes en el fichero de ArcView seleccionado.
Atributos Visibles: Conjunto de atributos seleccionados y que deseamos dibujar al importar el fichero de ArcView.
Textos: En este apartado, para el caso de tener algún atributo a dibujar, configuramos la representación de los mismos, desde la altura del texto hasta la alineación de los mismos.

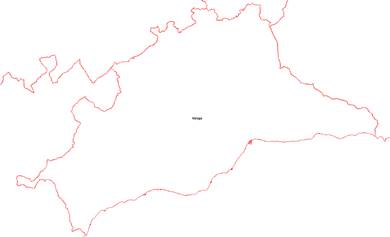

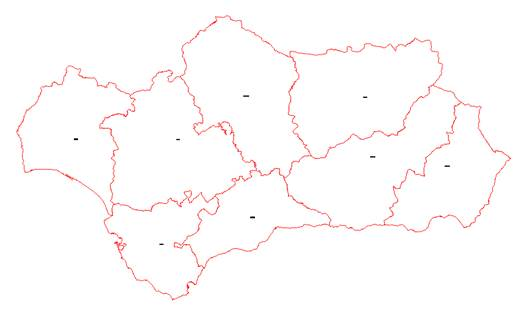

Seguidamente se muestra el resultado de importación de un fichero en formato shape con sus correspondientes atributos.
