20.21.2. Exportación de alineaciones diseñadas en Infraworks
En este apartado vamos a ver como importar el eje de una carretera diseñada en InfraWorks en MDT. Partimos de un proyecto en Infraworks, compuesto por un terreno con ortofotos y varias carreteras.

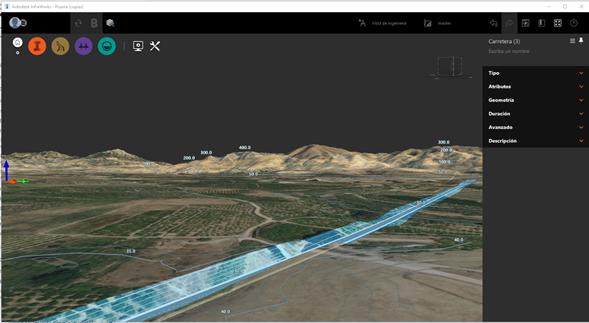

Carretera diseñada en Infraworks
El crear un Proyecto en Infraworks, se crea un archivo de modelo con el nombre del proyecto y la extensión *.sqlite. Además, desde la aplicación se podrá exportar pulsando el botón de Configuración y utilidades, el cual muestra un listado de opciones y entre ellas la exportación a *.imx.

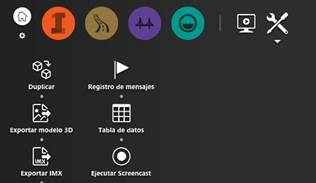

Opciones de exportación de Infraworks
Los formatos que permite importar MDT, serán *.sqlite e *.imx. Para ello Ejecutamos el comando MDT>Ejes>Utilidades>Convertir Ejes, que nos muestra un listado con los formatos posibles de origen y los posibles de destino. Elegimos como origen Infraworks, y pulsamos el botón Convertir a MDT, en el explorador de archivos nos permitirá seleccionar ficheros con extensión *.sqlite o *.imx. Al terminar la importación nos dibuja los ejes como se puede en la siguiente imagen.
Carretera diseñada en Infraworks e importada en MDT
