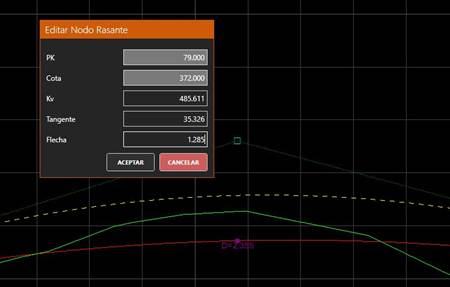

Este diálogo se mostrará al insertar un nuevo vértice en la rasante y en algunas operaciones de edición, como editar el acuerdo desde el Menú de Contexto Radial.
·PK: Nos permite definir el PK del nodo. En el caso de haber insertado el nodo gráficamente o usar el comando de editar acuerdo estará bloqueado.
·Cota: Nos permite definir la cota del nodo. En el caso de haber insertado el nodo gráficamente o usar el comando de editar acuerdo estará bloqueada.
·Kv: Nos permite definir el acuerdo vertical del nodo. En caso de estar insertando un nodo desde el Panel de Rasante estará bloqueado.
·Tangente: Nos permite definir la tangente del nodo. En caso de estar insertando un nodo desde el Panel de Rasante estará bloqueada.
·Flecha: Nos permite definir la flecha del nodo. En caso de estar insertando un nodo desde el Panel de Rasante estará bloqueada.
En todo momento veremos, como una línea amarilla discontinua, el resultado de aplicar las modificaciones a la rasante. Si los parámetros introducidos provocaran un solape el diálogo mostrará un mensaje de alerta y bloqueará el botón de aceptar.
