10.4.3. Distancia y Pendiente

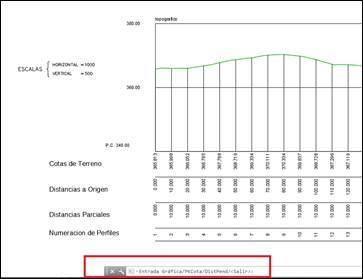

Esta otra forma de definición presenta en primer lugar el mismo submenú que la opción PK y Cota. Una vez introducido el primer dato (Pk) el programa solicita la cota, presentado por defecto la del terreno en el punto deseado. Especificado así el primer punto, se nos requiere la Distancia de la alineación, que parte desde el primer vértice hasta el actual. Introduciendo dicha distancia el programa solicitará su Pendiente, y creará el nuevo vector de la alineación, partiendo del anterior y con la distancia fijada. El programa continuará solicitando distancia y pendiente repetidamente, hasta que demos una respuesta nula. Una vez definida la rasante, el programa hace suyo el estado de alineaciones, acoplándolas a los parámetros de la proyección ortogonal del perfil.

A modo de aclaración comentamos que para una distancia menor que cero la pendiente a establecer en sentido contrario al desarrollo de distancias de izquierda a derecha, conlleva el cambio en el criterio del signo tras las pendientes ( + Rampa, - Pendiente). Es decir, que para distancias menores que cero habrá que considerar tanto una rampa en sentido visto hacia el origen, como una pendiente vista desde el final.

Descritos los tres procedimientos de definición de las alineaciones rectas de rasante, aclaramos que éstas pueden ser definidas con la utilización alternativa de los tres métodos, accediendo a cada uno sin completar definitivamente el proceso. Es conveniente por último proceder a salvar este estado de alineaciones en un fichero aparte, aunque se proceda posteriormente a un proceso de acordar los vértices, con la opción Comparar Rasantes

Este comando va a permitirnos obtener un listado en el que se comparan dos rasantes previamente seleccionadas. Al ejecutar esta opción nos aparecerá la siguiente ventana donde estableceremos los criterios bajo los cuales deseamos realizar el listado:

Pk Inicial: Pk inicial a partir del cual se va a realizar el listado de comparación.

Pk Final: Pk final hasta el cual se realiza dicho listado.

Vértices a Rasante: Si se activa esta opción, se incluyen en el listado de comparación los vértices de cada una de las rasantes seleccionadas.

Intervalo: Intervalo con el cual se ejecuta el listado.

Distancias: Adicionalmente, si deseamos comparar unos pks determinadas de la rasante, en esta opción mediante el botón “Definir...” podremos insertar los pks deseado.

Una vez validado el diálogo, nos aparecerá el correspondiente listado, en el cual tendremos adicionalmente la posibilidad de imprimir el listado con las diferentes opciones de impresión que proporciona la aplicación.
