9.29. Dibujo de Sección en Perfil

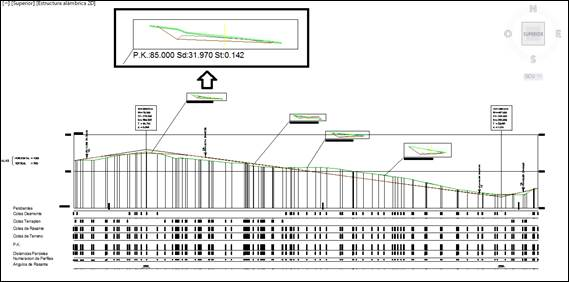

Este comando nos va a permitir representar sobre el longitudinal previamente dibujado, la sección terminada en los pks designados gráficamente por el usuario. Siempre se representará el perfil o sección del pk más cercano al designado del cual existe información.

Para ello, inicialmente es necesario dibujar el perfil con la rasante ejecutando el comando de “Dibujar Perfil Compuesto”.

Dibujado el perfil, ejecutamos el comando, inicialmente nos solicitará que designemos el perfil longitudinal y a continuación no aparecerá la siguiente ventana donde configuraremos los elementos a dibujar.

Dibujar Terreno: Al activar esta casilla se dibujará el terreno natural del pk designado.

Dibujjar Sección: Al activar estacasilla se dibujará la sección del pk designado.

Rotular Textos: Se rotulará el pk y las superficies del pk designado.

Marco: Se creará un marco en la representación del perfil.

Representar como bloque: si se activa esta casilla se insertara el dibujo como un bloque, esto facilitará la modificación del punto de inserción del mismo.

Altura de texto: Altura de los textos en el caso de activar la casilla de Rotular Textos.

Validado el diálogo, el comando nos solicitará de forma iterativa los vértices sobre el longitudinal en los cuales deseamos calcular y dibujar la sección tipo.
