Este comando nos va a permitir dibujar una rasante como una polilínea 3D. Para ello, inicialmente el programa solicitará la rasante, el eje y a continuación nos solicitará la siguiente información.
Rotular Acuerdos: Si se activa esta opción, se dibujarán los acuerdos verticales, tangentes de entrada y tangentes de salida.
Rotular Pendientes: Se dibujar un texto con la pendiente de cada uno de los tramos. El texto aparecerá alineado en el eje.
Altura de texto: Altura de texto para las pendientes.
Intervalo de discretización: En planta se dibujará una polilínea 3d, a la cota de rasante, y con una separación entre vértices igual al valor introducido en esta opción.

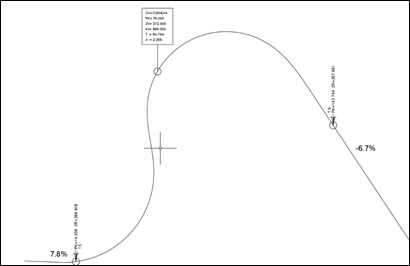

MDT dibujará la correspondiente polilínea 3D en su localización según las coordenadas del eje y las cotas de la rasante.
