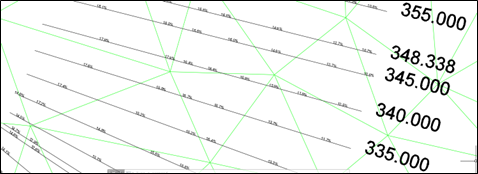

La aplicación de este comando nos permite dibujar en planta los transversales obtenidos. A continuación se muestra el diálogo que aparece al ejecutar el comando:
Método: Seleccionamos el tipo de dibujo que deseamos de los cortes en planta.
• Automático: En este caso el ancho de dibujo de los cortes en planta será el correspondiente que aparece en el fichero de transversales seleccionado. Por lo que, dependiendo de la anchura de cada corte, pueden existir cortes con distinta longitud a izquierda y derecha.
• Definido por el usuario: En este caso, por el contrario, especificamos en las casillas de “Izquierda” y “Derecha” el ancho que deseamos que los transversales tengan en planta. Siendo el mismo para todos los cortes.
Rotular PK, Numeración y Pendientes:Al dibujar el transversal en planta, si tenemos activadas cualquiera de estas dos opciones se rotulará al lado de los transversales.
Altura de Texto:En esta casilla especificamos la altura de los textos que se rotulan, en el caso de que se hayan seleccionado las casillas oportunas.
Capas:Seleccionamos la capa en la cual se van a dibujar los transversales en planta. Por defecto el programa propone la capa TRANS.
Limpiar Capa seleccionada:Si activamos esta casilla, automáticamente se eliminarán todas las entidades que se encuentren la capa que hayamos seleccionado para el dibujo de los cortes.
Control de solape (Distancia en Pendiente):Si se selecciona la rotulación de las pendientes, se puede establecer una distancia mínima entre los textos a rotular para que no se solapen.
Una vez validado el diálogo, MDT procederá al dibujo de los mismos con las opciones seleccionadas.
