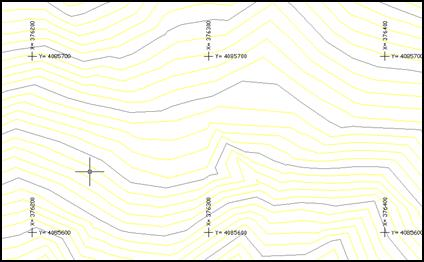

Esta opción dibuja una serie de cruces en coordenadas con un intervalo fijo, especificando la distancia entre ellas y la de rotulación de coordenadas en X e Y. Se insertan los bloques CRUZ y COORD, respectivamente. Estos bloques se encuentran en la carpeta Bloques de la carpeta en la cual se ha instalado el programa.
Una vez ejecutado el comando, aparecerá la siguiente ventana donde se solicitará la siguiente información:
Marco: Existen dos opciones para el dibujo de las cruces:
·Designar Ventana: Seleccionamos los extremos de la ventanta o marco.
·Seleccionar Polilínea: Inidicamos la polilínea que se utilizará como marcos para el dibujo de las cruces.
Escala: Especificamos la escala del dibujo. En función a ésta se calculará el tamaño de los textos.
Separación entre cruces: MDT rotulará las cruces con el intervalo especificado en esta casilla.
Intervalo Rotulación X: Establecemos el intervalo en el eje de abscisas con el que se desea rotular el valor de las X.
Intervalo Rotulación Y: Establecemos el intervalo en el eje de ordenadas con el que se desea rotular el valor de las Y
Rotular Cuadrícula: Al activar esta opción, se rotulará de forma automática la cuadrícula asociada a la región seleccionada para el dibujo de cruces.
Borrar capa: Si esta opción está activada MDT al dibujar las cruces borrará automáticamente cualquier entidad que se encuentre en la misma capa.
Una vez validado el diálogo se procederá al dibujo de las mismas.
