Con estas herramientas podremos generar varios perfiles longitudinales a partir de un segmento o vial previamente definido. De esta forma podremos seleccionar el desplazamiento al eje deseado y desde que fuente de información deseamos obtener la cota de los diferentes vértices del perfil.

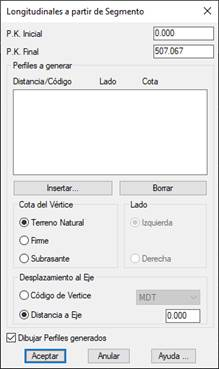

Al ejecutar este comando nos aparecerá el siguiente diálogo, el cual se describe a continuación:
P.K.Inicial: Punto kilométrico inicial del nuevo perfil a generar.
P.K.Final: Punto kilométrico final del nuevo perfil a generar.
Cotas de Vértice: Indicamos desde que fuente de información deseamos generar las cotas del nuevo perfil a generar. Pudiendo seleccionar entre las cotas del terreno natural, de la rasante o de la subrasante en el caso de existir firme en el segmento definido.
Desplazamiento al Eje: Retranqueo al eje para la generación del perfil. Se puede indicar bien por un código, el cual debe de coincidir con uno de los códigos de los vértices de los perfiles transversales existente en el segmento, o bien se puede indicar como un valor de desplazamiento.
Lado: Indicamos si deseamos que el longitudinal se genere bien a la izquierda o derecha del eje.
Con los botones “Insertar” y “Borrar” gestionamos los distintos perfiles a generar según la selección realizada en los parámetros anteriores.
Al “Aceptar”, nos solicitará el prefijo del nombre del fichero, a este nombre se le concatenará las características de cada perfil, generándose de esta forma un fichero de longitudinal por cada elemento existente en el listado.
Finalmente, si activamos la casilla de “Dibujar Perfiles generados” tendremos la posibilidad de dibujar todos los perfiles generados de forma simultáneas.
