En este apartado indicamos las características de los objetos 3D que se crearán a partir de las edificaciones seleccionadas en el apartado anterior.
Capas: Capa en la que se dibujará el nuevo objeto 3D.
Altura planta: Valor asignado como altura a cada una de las plantas del edificio.
Color: Color del edificio 3D a crear.
Cota base: Existen dos posibilidades en relación a la cota base de la polilínea o edificio.
·Objeto: Cota del edificio a convertir.
·Superficie: La base del edificio 3D tendrá la cota de la superficie.
Representación. En cuanto a la representación del edificio en 3D, en cuanto al tipo de representación, disponemos de dos opciones:
·Sólidos: Se crear un objeto sólido del CAD.
·Caras 3D: El edificio 3D se dibuja con Caras 3D del CAD.
Exportar a OBJ: En el caso de seleccionar la opción de representación Caras 3D, disponemos de la posibilidad de crear un fichero OBJ y de esta forma visualizar el fichero creado en software de edición de imágenes 3D.
En la imagen de la izquierda observamos tres polilíneas cerradas, las cuales, unas en numeración romana y otra en decimal, indican el número de plantas de las mismas.

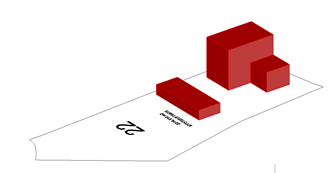

En la imagen de la derecha se puede visualizar el resultado final tras la ejecución de esta opción.
