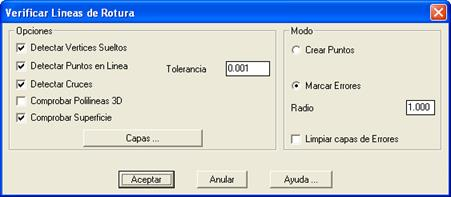

La utilización de las líneas de rotura para la definición del relieve es de gran utilidad, sin embargo es muy importante disponer de alguna herramienta que permita verificar estas líneas. Para ello se ha implementado esta orden mediante la cual se posibilita de detección de los errores en las mismas dibujando una serie de marcas en determinadas capas. A continuación se comentan las diferentes posibilidades de detección de errores que se permiten activar en la ventana de diálogo que se habilita para tal función:
Detectar Vértices Sueltos: determina vértices de las polilíneas en las que no hay puntos topográficos. Las marcas se representan en la capa ERROR_VERTICES.
Detectar Puntos en Línea: halla los puntos topográficos próximos a las polilíneas consideradas como líneas de rotura y que posiblemente debieran de ser un vértice de la misma. Se dibujan en la capa ERROR_PUNTOS.
Detectar Cruces: examina los cruces existentes entre líneas de rotura y que posiblemente sea un fallo en la incorporación de las mismas. Los errores se dibujan en la capa ERROR_CRUCES.
Comprobar Polilíneas 3D: comprueba si hay diferencia de cota entre puntos topográficos y vértices de polilíneas.
Comprobar Superficies: determina si las líneas de rotura están incluidas en la superficie actual. En caso de error se representará en la capa ERROR_SUP.
El parámetro Radio define la circunferencia que se emplea para marcar los posibles errores en el dibujo. La casilla Limpiar Capas de Errores hace que se borren todos las entidades de las capas utilizadas para marcar los errores.
Mediante el botón Capas se permite seleccionar las capas en las que se va a realizar la exploración de los posibles errores.
Una vez determinados los fallos en las líneas de rotura que pueden distorsionar considerablemente el modelo digital del terreno, se permite revisarlos manualmente, para lo cual se crea una capa en la que se muestran estos errores, o automáticamente se generan puntos donde se ha detectado el error, para ello se activa marcar errores o crear puntos respectivamente.
