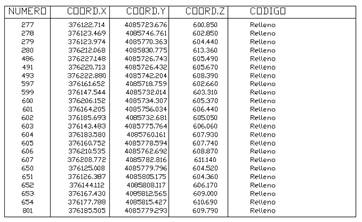

Mediante este comando se permite crear un listado de los puntos seleccionados e insertarlo en el dibujo actual. Para ello se rellena la ventana Rotular Puntos que se muestra a continuación.
En esta ventana se especifican los elementos que se van a representar en la tabla: Nombre de punto, Código, y coordenadas planimétricas y altimétricas. También se puede indicar si el listado se repartirá en varias Tablas. Al cambiar este parámetro, se recalcula automáticamente el numero de Líneas que contendrá cada tabla. Finalmente, se introduce un valor de Altura de Texto, y se indica la capa y el estilo de texto a utilizar.
En AutoCAD versión 2005 y posteriores, si el listado no se divide en varias tablas, se crea una sola entidad de tipo tabla de AutoCAD. El aspecto de la tabla se vera afectado por el estilo de tabla por defecto asignado en el dibujo. En el resto de versiones la tabla se compone de los tradicionales textos y líneas.
