Con este comando se puede crear rápidamente un conjunto de puntos, de acuerdo a una disposición Rectangular o Triangular (también llamada tresbolillos). La ventana inicial permite especificar los intervalos X e Y de separación entre los puntos, si se quiere Numerar en Zigzag los puntos, así como el Nombre, Código y Nivel de los puntos a crear. En cuanto a la cota, hay dos posibilidades: una cota Constante, o bien, utilizar la superficie actual para dar cota a los puntos. En este último caso, los puntos de la rejilla que no proyecten verticalmente sobre la superficie no se crearán.
Una vez aceptados los parámetros, el programa solicita las coordenadas de una esquina de la rejilla. A continuación, se puede entrar la segunda coordenada, o bien, tecleando “X” se puede indicar la dirección del eje X, para crear rejillas no ortogonales. Mientras se designa el tamaño de la rejilla, en la barra de estado del CAD aparece un cálculo del número de puntos que se van a crear.

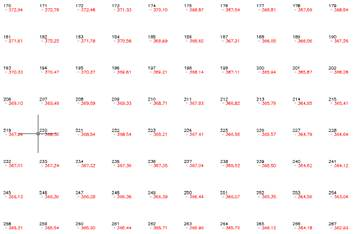

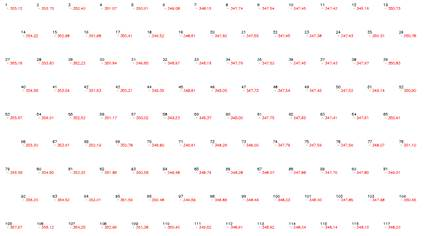

Los puntos creados se van numerando sucesivamente, empezando en la primera esquina designada, y siguiendo la dirección del eje X.
