Este comando nos va a permitir intercambiar las coordenadas de los puntos o polilíneas seleccionados. Esto es especialmente útil para aplicar transformaciones a proyectos que habitualmente no es posible realizar con MDT, por ejemplo taludes con fuerte inclinación, galerías, etc.
Existen dos posibilidades a la hora de ejecutar el comando: designando las polilíneas o bien designando un fichero de puntos.
Designando Polilíneas: Es la opción por defecto, por ello, al ejecutar el comando designaremos gráficamente todas las polilíneas a las cuales vamos a aplicar un intercambio en sus coordenadas. Finalizada la selección, nos aparece la siguiente ventana en la cual especificaremos el intercambio a realizar:
En este caso por ejemplo, la columna X pasa a ser la Y, la Y pasa a ser X multiplicada por (-1) y la coordenada Z se mantiene.
Al validar la ventana se redibujarán las polilíneas seleccionadas.

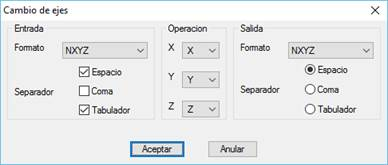

Seleccionando fichero: En este caso el intercambio se aplica a un fichero de puntos. Al seleccionar esta opción nos aparecerá la siguiente ventana:
Entrada: Indicamos el formato del fichero al cual vamos a aplicar el intercambio de coordenadas.
Operación: Igual que en el caso anterior, indicamos la correspondencia entre la coordenada actual y la nueva coordenada aplicar.
Salida: Formato del fichero de salida.
Al validar esta ventana, inicialmente el comando nos solictará el fichero de puntos al cual vamos a aplicar el intercambio de ejes y por último un nuevo fichero en el cual almacenará las nuevas coordenadas con el intercambio aplicado.
