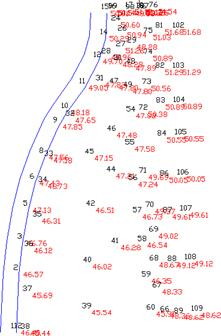

Este comando permite crear unas líneas de rotura paralelas a otras. Resulta de gran utilidad para definir caminos, sendas, calles, muros, etc., donde sólo se ha medido una arista y se conoce la distancia paralela a otra u otras, así como la cota relativa o absoluta a ésta.
Existen dos modos de ejecutar este comando. En el modo Puntos se dibuja una polilínea como con el comando Líneas de Rotura por Punto más Cercano y luego se crea la línea paralela a ésta. En el modo Polilínea, se designa una polilínea ya dibujada, que se utilizara como referencia para crear la línea paralela.
Para la creación de la polilínea paralela, el programa primero pide una orientación con la se indica un punto a la izquierda o a la derecha de la polilínea original, y a continuación una distancia a la polilínea de referencia. En cuanto a la elevación, se puede elegir entre Repetir las cotas de la polilínea original, aplicarles un Incremento, utilizar una cota Constante, introducir de forma Manual la cota en cada vértice, o .utilizar los Códigos de Puntos como un incremento en centímetros de la cota original.
En caso de haber activado la opción Crear Puntos, además de dibujar la polilínea se crearán puntos topográficos en cada vértice de ésta, con el código seleccionado.
