Este comando permite cambiar el aspecto (formato) de los puntos de un dibujo. Existen tres maneras de operar:
· Globalmente, esto es, con la misma representación para todos los puntos.
· Atendiendo a los niveles de los puntos, de forma que cada nivel pueda tener una representación diferente.
· Según los grupos de los puntos definidos en el dibujo.
También es posible cambiar la representación de una selección de puntos, realizada por cualquiera de los criterios de la aplicación (por número, código, etc.). Estos cambios se guardan en el dibujo.

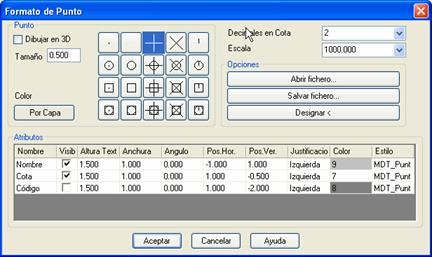

El botón … muestra el diálogo siguiente, que permite controlar la representación de los puntos:
La opción Dibujar en 3D permite controlar si los puntos se representan en 3D o 2D. La casilla Tamaño controla las dimensiones del punto, cuya representación puede elegirse con uno de los iconos del panel de la parte superior izquierda del diálogo. El botón Color permite elegir el color con el que se representarán los puntos, que puede tener el valor POR CAPA para heredar el color de la capa de puntos.
El marco Atributos permite definir las características de los atributos de los puntos, es decir: nombre, cota y código. Cada uno de ellos tiene las siguientes propiedades:
· Visibilidad (activada o no)
· Altura de texto en unidades de dibujo
· Factor de anchura de texto (por defecto 1.0)
· Ángulo de inclinación del texto (por defecto horizontal)
· Posición horizontal del atributo medida en número de caracteres desde el propio punto (negativo a la izquierda, positivo a la derecha).
· Posición vertical del atributo medida en número de caracteres desde el propio punto (negativo hacia abajo, positivo hacia arriba).
· Justificación del texto (izquierda, centro o derecha)
· Color del atributo
Además para la cota puede especificarse el número de decimales a representar.
Por último, otras opciones del diálogo son:
· Salvar Fichero. Grabación de las propiedades de representación en un fichero externo con extensión .SIM.
· Abrir Fichero. Recuperación de un fichero creado nuevamente con la opción anterior.
· Designar. Permite obtener las propiedades de representación de un punto designándolo gráficamente.
