1.9. Ventana de Proyecto |
La ventana de proyecto permite tener una visión general de los ficheros generados por MDT en el transcurso de un trabajo. Los ficheros están agrupados por categorías, según el tipo de información que contienen. Tanto las categorías, como los ficheros que contienen disponen de menús contextuales que aparecen al pulsar sobre ellos con el botón derecho del ratón, y permiten ejecutar comandos de MDT.
Ventana de proyecto con el menú de la categoría Rasantes
Por defecto, se muestran todas las categorías. Pulsando Viales/Segmentos o Superficies se consigue que solo aparezcan en la lista los ficheros de una de estas dos categorías. Pulsando General vuelven a mostrarse todos los ficheros.
El proyecto es una ventana flotante del CAD de forma que el usuario puede moverla o colocarla en cualquier ubicación de la zona de trabajo, como si se tratara de otra ventana más del software.

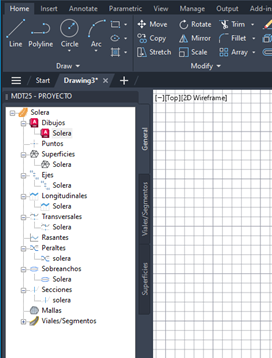

En las siguientes dos imágenes se puede ver como se configura la ventana de proyecto como una ventana flotante dentro de la zona de dibujo, y como situarla como si se tratara de un panel más de información.
 |
 |
A continuación se describen cada una de las categorías así como las operaciones o comandos que se pueden ejecutar con cada una de ellas.
Para cada uno de los ficheros asociados a cada categoría existirán tres operaciones comunes:
1. Eliminar: Elimina el fichero del proyecto y opcionalmente del ordenador.
2. Copiar: Permite realizar un duplicado del fichero.
3. Renombrar: Herramienta para cambiar el nombre del fichero.
4. Añadir Archivos: Nos permite añadir el fichero especificado al proyecto.
Seguidamente, cada una de las categorías y ficheros vinculados al proyecto tienen sus propios comandos asociados, los cuales se enumeran a continuación y se describen con detalle en sus respectivas secciones.
Para cada uno de los ficheros de Superficies, Ejes y Segmentos incluidos en el proyecto, existe la posibilidad de añadir o consultar sus propiedades BIM, en el caso de que tenga alguna asignada.
Puntos: Fichero de puntos asociado al proyecto.
Operaciones asociadas:
|
Categoría
|
Archivo
|
|
Importar
|
Importar
|
|
Exportar
|
Revisar
|
|
Listar
|
|
Superficies: Fichero de superficies asociado al proyecto.
Operaciones asociadas:
|
Categoría
|
Archivo
|
|
Crear Superficie
|
Establecer como Actual
|
|
Importar
|
Dibujar
|
|
|
Representar Como
|
|
|
Ver
|
|
|
Información
|
|
|
Dibujar Curvado
|
|
|
Crear Malla
|
|
|
Exportar
|
|
|
Propiedades BIM
|
Ejes : Fichero de ejes asociado al proyecto.
Operaciones asociadas:
|
Categoría
|
Archivo
|
|
Convertir Polilínea
|
Editar
|
|
Entrada de Eje
|
Revisar
|
|
Importar
|
Dibujar
|
|
Dibujar Ejes
|
Acotar
|
|
Acotar Ejes
|
Localizar
|
|
Borrar Acotaciones
|
Listar
|
|
|
Listar por intervalo
|
|
|
Convertir
|
|
|
Obtener Longitudinal
|
|
|
Obtener Transversales
|
|
|
Generar Sobreanchos
|
|
|
Generar Peraltes
|
|
|
Propiedades BIM
|
Longitudinales: Fichero de longitudinales asociado al proyecto.
Operaciones asociadas:
|
Categoría
|
Archivo
|
|
Obtener Perfil
|
Listar
|
|
Obtener Perfil por Regresión
|
Revisar
|
|
Entrada de Perfil
|
Dibujar Perfil Simple
|
|
Convertir Perfil de Dibujo
|
Actualizar
|
|
Convertir de Polilínea 3D
|
|
|
Importar
|
|
|
Obtener múltiples Perfiles
|
|
Transversales: Fichero de transversales asociado al proyecto.
Operaciones asociadas:
|
Categoría
|
Archivo
|
|
Obtener Perfil
|
Listar
|
|
Importar
|
Revisar
|
|
Obtener múltiples Perfiles
|
Dibujar
|
|
|
Actualizar
|
Rasantes: Fichero de rasantes asociado al proyecto.
Operaciones asociadas:
|
Categoría
|
Archivo
|
|
Convertir Rasante de Polilínea
|
Listar
|
|
Definir Rasante
|
Revisar
|
|
Importar
|
Dibujar Perfil Compuesto
|
Peraltes: Fichero de peraltes asociado al proyecto.
Operaciones asociadas:
|
Categoría
|
Archivo
|
|
Generar Peraltes
|
Listar
|
|
|
Revisar
|
Sobreanchos: Fichero de sobreanchos asociado al proyecto.
Operaciones asociadas:
|
Categoría
|
Archivo
|
|
Generar Sobreanchos
|
Listar
|
|
|
Dibujar
|
Secciones: Fichero de secciones asociado al proyecto.
Operaciones asociadas:
|
Categoría
|
Archivo
|
|
|
Editar
|
Mallas : Fichero de mallas asociado al proyecto.
Operaciones asociadas:
|
Categoría
|
Archivo
|
|
Crea Malla a partir de Superficie
|
Dibujar
|
|
Leer Malla de Dibujo
|
Dibujar Mapa de Alturas
|
|
Importar
|
|
Segmentos : Fichero de segmentos asociado al proyecto.
Operaciones asociadas:
|
Categoría
|
Archivo
|
|
Nuevo Segmento
|
Definir
|
|
|
Listar Perfil Longitudinal
|
|
|
Dibujar Perfil Compuesto
|
|
|
Dibujar Transversales
|
|
|
Generar Terreno Modificado
|
|
|
Obtener Terreno Modificado
|
|
|
Listado de Cubicación
|
|
|
Propiedades BIM
|
