9.26. Proyectar Polilínea en Perfil |
Esta opción nos va a permitir proyectar una polilínea 3D situada en nuestro trabajo con respecto a un longitudinal obtenido en el mismo trabajo o modelo. Para ello es necesario previamente tener dibujado el longitudinal sobre el cual se quiere proyectar la polilínea.
Inicialmente el comando solicitará el método por el cual se van a seleccionar la o las polilíneas a proyectar sobre el longitudinal, existiendo dos posibilidades:
1. Gráficamente: Seleccionaremos de forma gráfica todas las polilíneas 3D que deseemos proyectar.
2. Por Capas: Seleccionaremos las capas en las que se encuentran las polilíneas a proyectar. En este caso, es importante que en capa seleccionada sólo se encuentren las polilíneas a proyectar y ninguna entidad más.
A continuación, el comando solicitará la siguiente información:
Perfil Longitudinal: Selección gráfica del perfil longitudinal sobre el cual se va a proyectar las polilíneas designadas.
Eje: Eje a partir de cual se ha generado el longitudinal sobre el cual se va a proyectar las polilíneas 3D.

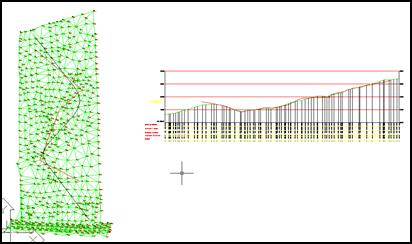

En la siguiente imagen se puede ver un ejemplo donde se ha aplicado este comando.
|
|
